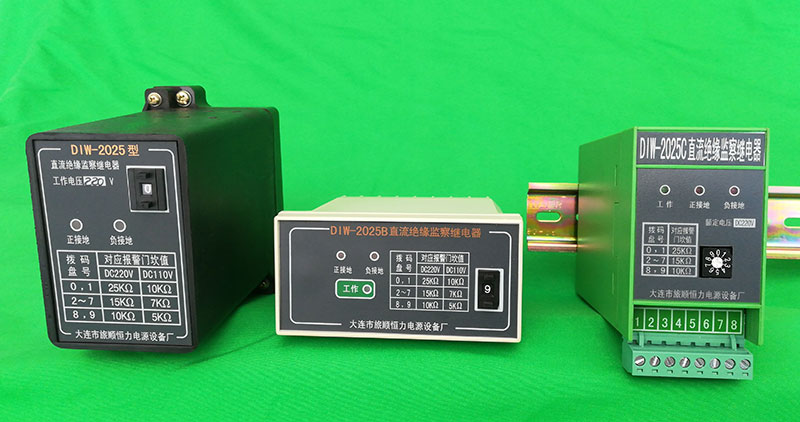

DIW-2025、ZJJ-3S直流绝缘监察继电器
    发布时间: 2019-09-04 16:54

此系列直流绝缘监察继电器是监察直流母线绝缘情况的一种继电器,当母线对地绝缘阻值降低到一定值时,继电器发出警告信号。
  继电器主要由平衡电阻和检测集成电路组成。当两侧直流母线对地电阻值相等时,则无电流流过检测电路,继电器不动作。当正、负母线任一侧绝缘电阻值下降时,便有一不平衡电流流过检测电路,此时检测电路将这一电流与设定电流值比较,当大于或等于设定值时(相应地,接地阻值小于或等于设定值)时便推动继电器动作,发出报警信号。

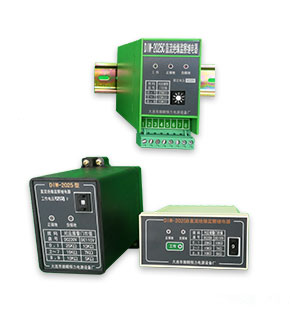

此系列闪光继电器按照安装方式的不同分为三种:A型为板后安装方式;B型为面板安装,即嵌入式;C型为U型轨道安装方式。
主要技术参数
1. 电压等级:DC220V  DC110V  DC48V  DC24V
2. 接地报警的电阻门坎值可由拨码选择
3. 当正或负母线实际对地电阻低于告警门坎值时,本继电器即动作;
4. 面板上显示正、负极接地极性。
5. 输出接点容量:AC220V/5A ,当有接地故障时,相应开点变为闭点。

DIW-2025、ZJJ-3S直流绝缘监察继电器
