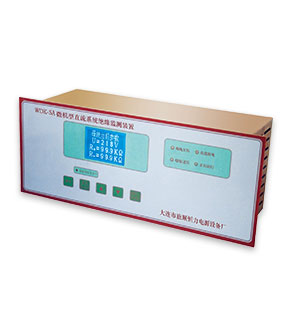

此系列直流绝缘监测装置适用于各发电厂、变电站的直流操作电源和其它具有直流操作电源的系统,用来监测直流系统电压、母线和各支路的绝缘状况。一般可安装在电力系统用直流屏(柜)上,具有如下功能特点:1.采用液晶汉显,操作简单;2.数字显示单段或双段母线电压值,并监测母线过压、欠压;3.数字显示单段或双段母线正、负极对地绝缘电阻值,过低输出报警信号,既可自动又可人工巡查各支路绝缘情况,用户能很方便地得到故障支路号和对应的正、负极绝缘电阻值,各支路的绝缘电阻的检测精度不受分布电容的影响;4.对于母线或支路正、负极绝缘阻值同时下降的情况,本装置可正确检测;5. 本装置采用直流漏电传感器,无需向直流系统中注入任何信号,因此对直流系统无任何影响;6.WDK-7型装置在直流系统发生交流窜电故障时,可定位交流窜入的支路和极性。7.用户调节的工作量极小,只需通过键盘设定几个参数即可;8.装置自动对各支路传感器进行软件校零;9.本装置具有RS485串行通信接口,能与多种直流柜监控单元实现数据通信。技术参数1.电压测量误差: <0.5%2.母线电阻测量误差:<10%;支路电阻测量误差:<15%3.主机检测支路数(2段母线合计):48支路,扩展从机:增加48支路4.外形尺寸(mm):宽398×高165×深132;用户开孔尺寸(mm):361×154(已含正偏差)嵌入螺丝固定,无需底托架。
