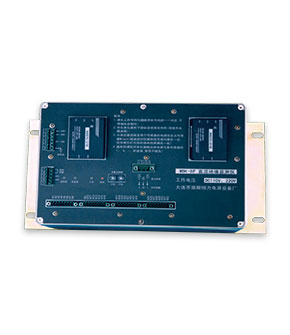

WDK-8系列直流绝缘监测模块
    发布时间: 2019-09-04 16:46

此系列直流绝缘监测模块适用于各发电厂、变电站的直流操作电源和其它具有直流操作电源的系统,用来监测直流系统电压、母线和各支路的绝缘状况。一般可安装在电力系统用直流屏(柜)上,具有如下功能特点:
1.测量母线电压值,并监测母线过压、欠压;
2.测量母线正、负极对地绝缘电阻值,过低输出报警信号,自动巡查各支路绝缘情况,得到故障支路号和对应的正、负极绝缘电阻值,各支路的绝缘电阻的检测精度不受分布电容的影响;
3.对于母线或支路正、负极绝缘阻值同时下降的情况,本装置可正确检测;
4.本装置采用直流漏电传感器,无需向直流系统中注入任何信号,因此对直流系统无任何影响;
5.用户调节的工作量极小,直接运行;
6.装置自动对各支路传感器进行软件校零;
7.本装置具有RS485串行通信接口,能与多种直流柜监控单元实现数据通信。
技术参数
1.电压测量误差: <0.5%
2.母线电阻测量误差:<10%;     支路电阻测量误差:<15%
3.检测支路数:32支路、48支路

WDK-8系列直流绝缘监测模块
